EasyBalise

ETCS Tools > Standard Tools


All-in-one tool
for testing
and validation


EasyBalise is a very simple and robust windows standard application for presentation, analysis and modification of Eurobalise data. The data can be read by a Balise reader device or can be imported and exported by file transfer.


EasyBalise ist eine sehr einfache Windows Standardanwendung zum Darstellen, Analysieren und Anpassen von Eurobalisendaten. Daten können über einen Balisenreader gelesen oder von einer Datei importiert und auch wieder exportiert werden.

The tool allows encoding and decoding of Eurobalise telegram according to the European specification and the generation of balise data

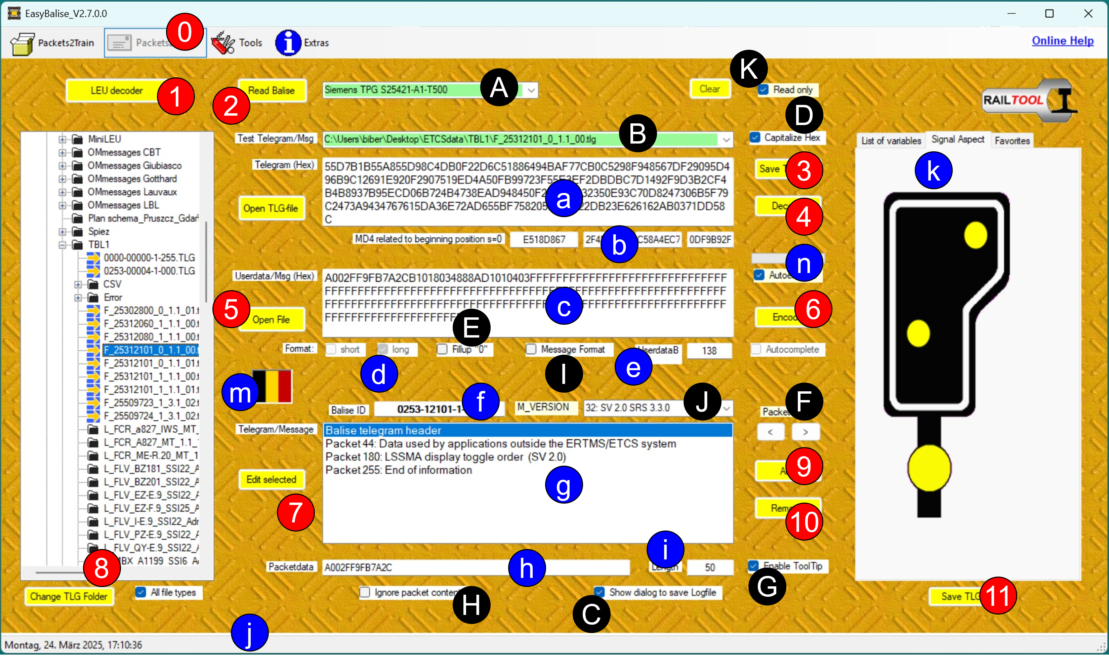

The mainsreen of EasyBalise looks like this:

Das Tool beherrscht die Codierung und Decodierung von Balisentelegrammen und erlaubt so auch das Generieren von Balisendaten

So schaut das Hauptmenü von EasyBalise aus

Input-Controls:
(0) Selection of Drop-down menus
(1) Selection of Balise reader dialog
(2) Dialog for telegram import
(3) Dialog to save telegram
(4) Call the integrated decoder
(5) Dialog for radio message import
(6) Call the integrated encoder
(7) Header / message / packets editor
(8) Show the list of the variables
(9) Add a new packet to the packetlist
(10) Delete packet from the packetlist

Setting Controls:
(A) Select the external Balise Reader
(B) Select a internal test telegram
(C) Show filename/path saving logfile
(D) Conversion to big letters
(E) Fill padding bits with "0"
(F) Enable sorting of packets
(G) Enable explanation hints
(H) Suppress packet content
(I) Force interpretation as message
(J) Select M_VERSION (only messages)

Output-Controls
(a) Telegram data in hex format
(b) MD4 code of the telegram
(c) Decoded user data
(d) Indication of telegram format
(f) Indication of media ID
(g) Header (message) and packetlist
(h) Hex data of selected data
(i) Length of selected data

Format of Input and output Files:

Input-Controls:
(0) Öffnet Pull-Down Menus
(1) Öffnet Balise-Reader Dialog
(2) Dialog für Telegramm import
(3) Speichert Telegramme ab
(4) Separater Telegramm Dekoder
(5) Dialog für Radio Messages Import
(6) Separater Telegram Encoder
(7) Header / Message / Pakets Editor
(8) Anzeigen der Variablen-Liste
(9) Hinzufügen eines neuen Pakets
(10) Löschen des selektierten Paket

Setting Controls:
(A) Wahl des Balisenlesers
(B) Wählen eines Testtelegramms
(C) Anzeigen des Logfile-Speicherort
(D) Gross/Kleinschreibung
(E) Auffüllen des Resttelegramms mit "0"
(F) Sortieren der Pakete einschalten
(G) Einschalten der Hilfe-Blasen
(H) Berechnung Pakete unterdrücken
(I) Interpretation als Message erzwingen
(J) Wählen von M_VERSION (Messages)

Output-Controls
(a) Telegram in Hex Form
(b) MD4 Code des Telegramms
(c) Dekodierte Userdaten
(d) Anzeige des Telegramm-Formates
(f) Anzeige der Media ID
(g) Header/Paketliste des Telegramms
(h) Hex Daten des selektierten Pakets
(i) Länge des selektierten Pakets

Dateiformat für Export und Import:


For presentation, analysis and modification, the information of each packet can be opened in a separate form. It contains and presents all variables of the packet


Zur Darstellung, Analyse und Anpassung, können alle Informationen jedes Packetes in einem separaten Dialog geöffnet und die entsprechenden Variablen angezeigt werden.


Balise/Loop Header and Packets track to train

WeiterPlayZurück


Message (header) and Packets train to track

WeiterPlayZurück


In the wite mode all ETCS variables can be modified manually. The content of the
coded packet data is automatically recalculated and verified according the the design rules.


Im Editiermodus können alle ETCS Variablen verändert werden. Die Packetdaten werden automatisch neu berechnet und entsprechend den ETCS Design Regeln überprüft


After modification of all packet data the corresponding new ETCS Eurobalise telegram can be generated by the integrated encoder.


Nach der Anpassung aller Packetdaten kann das dazugehörige ETCS Euronbalisen Telegramm mit dem integrierte Koderier erzeugt werden.


Easybalise also has an integrated decoder module which allows decoding and analysis of bit streams. Input data can be shifted bit-wise. A decoding statistic shows the number and kind of rejects.


Easybalise ist auch mit einem integrierten Dekoder ausgestattet, welcher das Dekodieren und Analysieren ven Bitströmen. Die EIngangsdaten können Bit-weise verschoben werden. DIe Dekoderstatisitik zeichnet auf, wie oft und warum Telegramme verworfen werden.


We bring ERTMS closer to the railways



Wir bringen ERTMS näher zu den Bahnen
